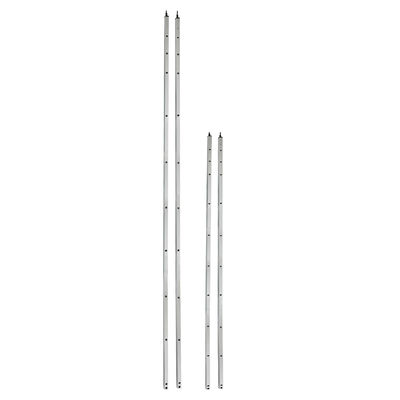

消隐光幕抗光全灌胶IP67防水8米稳定检测无需同步线

深圳钜泰通信有限公司 - 门传感器消隐光幕

深圳钜泰通信有限公司的光幕是一种创新的安全设备，旨在提升工业门的保护和运行效率。该设备配备强抗光性的主动红外传感器，即使在光线条件严峻的情况下也能可靠运行。其卓越的检测范围可达8米，响应速度快，为工业环境提供关键的安全监控，是确保工作场所安全的重要投资。

技术特点和优势

• 无缝系统集成：设计便于集成到各种门控系统中，确保兼容性和顺畅的操作集成。
• 适应性强的安装：传感器可以直接集成到门边缘，提供灵活性以适应不同的门配置和安装要求。
• 紧凑高效设计：CL15-8L8型号是专为自动门和大门设计的紧凑光幕，在小型化的基础上确保可靠的安全性。
• 广泛应用范围：适用于高速门、分段门、卷帘门、垂直关闭的伸缩门和货运电梯，展示了其在多种工业应用中的多功能性。
• 精准检测能力：通过对射技术准确检测人员或物体的存在，从而防止事故发生并确保及时的门操作信号。
• 灵活输出选项：提供多种输出方法（NO/NC和COM），增强了与各种门控系统的集成灵活性。
• 节能高效：在DC12V电压下的工作电流低于20mA，并支持DC12-24V的工作电压范围，确保高效的能量使用。
• 简化布线：消除了发射器和接收器之间的同步线需求，简化了现场布线并降低了材料成本。发射器仅需电源线，而接收器则需要电源线和继电器信号输出线。同步信号通过红外传输，电路板逻辑通过此传输确保同步。

关键规格

安装指南

拆卸盖板和连接电线：

• 拆下传感器的上下盖板。
• 建立电线连接，并将电线末端穿过指定的螺纹端口。

定位和标记孔位：

• 将发射器和接收器平行对齐，以确认安装位置。
• 准确地在墙上标记孔位。

钻孔和固定：

• 使用冲击钻在标记位置钻孔。
• 将墙塞插入钻好的孔中并用螺钉固定。

安装发射器和接收器：

• 使用M3*25螺钉将发射器和接收器固定在墙上。
• 连接电源并测试传感器对准情况。
• 如有必要，通过旋转铝管调整角度。
• 对准后牢固拧紧旋转螺钉。

更换盖板和最终测试：

• 使用M2*8螺钉重新安装传感器的上下盖板。
• 进行最终测试以确保传感器功能正常。

提升工作场所安全

通过门传感器光幕提升工业操作的安全性。该先进传感器提供强大的安全特性，包括8米的检测范围、灵活的安装选项和精确的检测能力。其与各种门控系统的无缝集成和广泛的应用范围使其成为提高工业环境安全的可靠选择。信任CL15-8L8光幕的质量和性能，为您提供最佳的安全保障和安心。

特点

• 集成：兼容所有类型的门控系统
• 安装类型：由于门的遮蔽，直接集成到门边缘
• 描述：自动门安全光幕传感器
• 型号：CL15-8L8（8束光，150cm高度）
• 类型：安全光幕
• 用途：高速门、分段门、卷帘门、垂直关闭伸缩门、货运电梯
• 原理：对射安全光幕用于快速门和卷帘门，以防止夹人或物，能够准确检测经过的人员或物体提供开门信号，避免潜在的安全隐患。
• 输出：NO/NC，COM
• 工作电流：<20mA@DC12V
• 工作电压：DC12-24V
• 检测范围：最大8米
• 保护高度：最大1225mm（隐藏模式），1305mm（正常模式）
• 输出方式：NO/NC，COM
• 光束：8束光

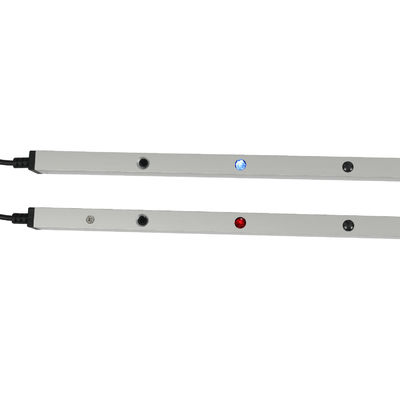

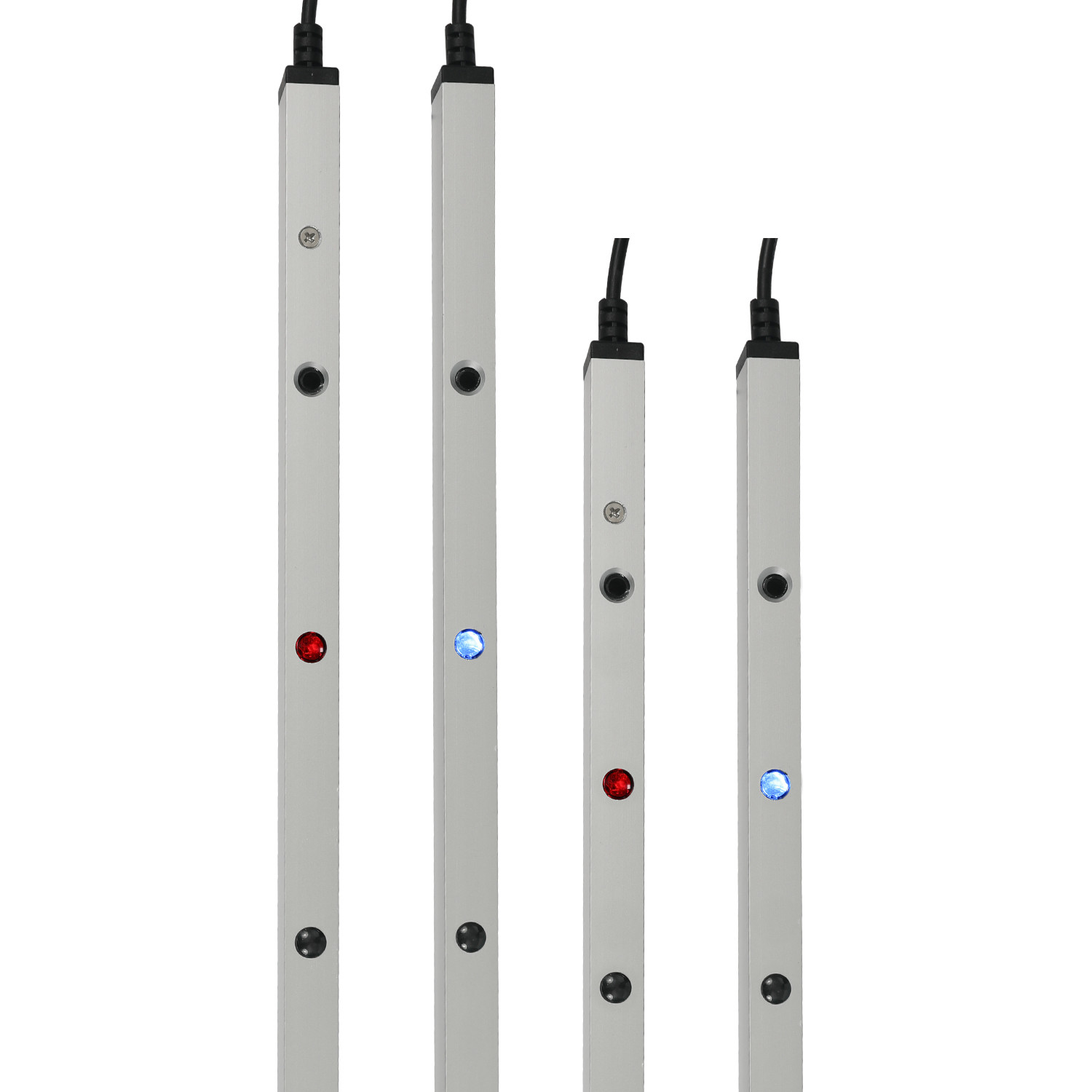

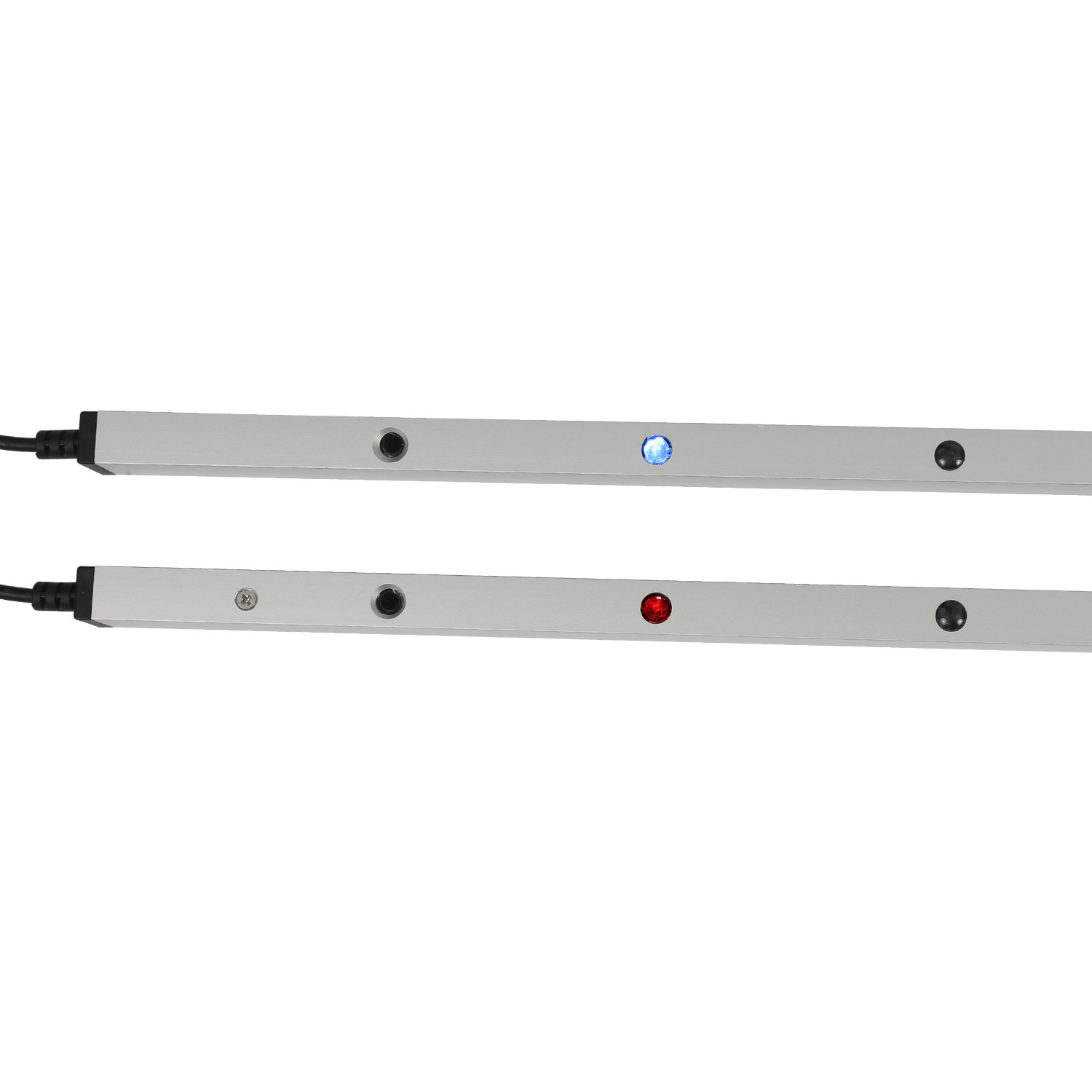

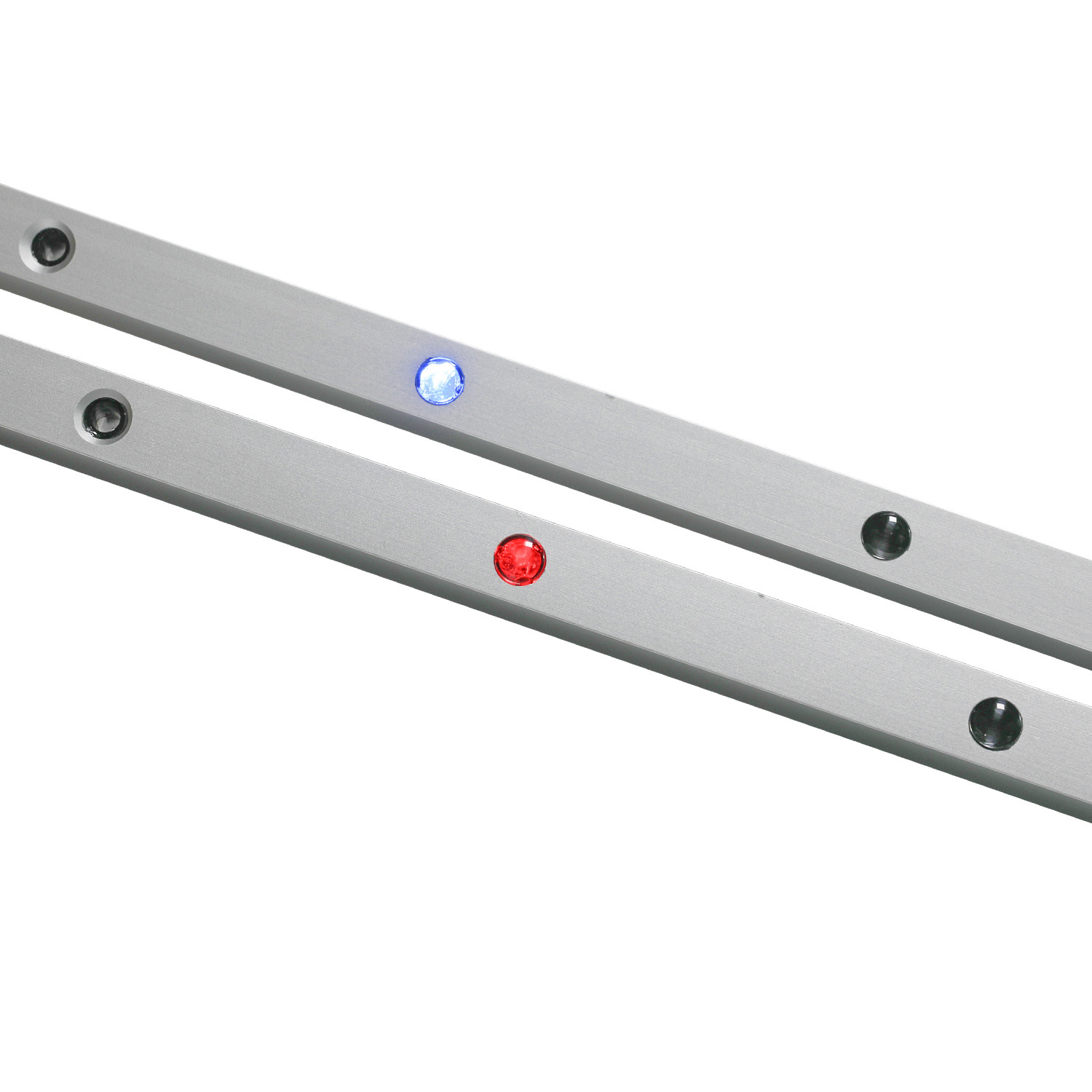

• LED状态：
  • 接收器：红灯（物体阻挡），蓝灯（未阻挡），蓝灯闪烁（发射器和接收器未对准）
  • 发射器：蓝灯常亮（正常），红灯闪烁（电压低于9V，高于28V）
• 工作温度：-20℃ ~ +70℃
• 防护等级：IP67

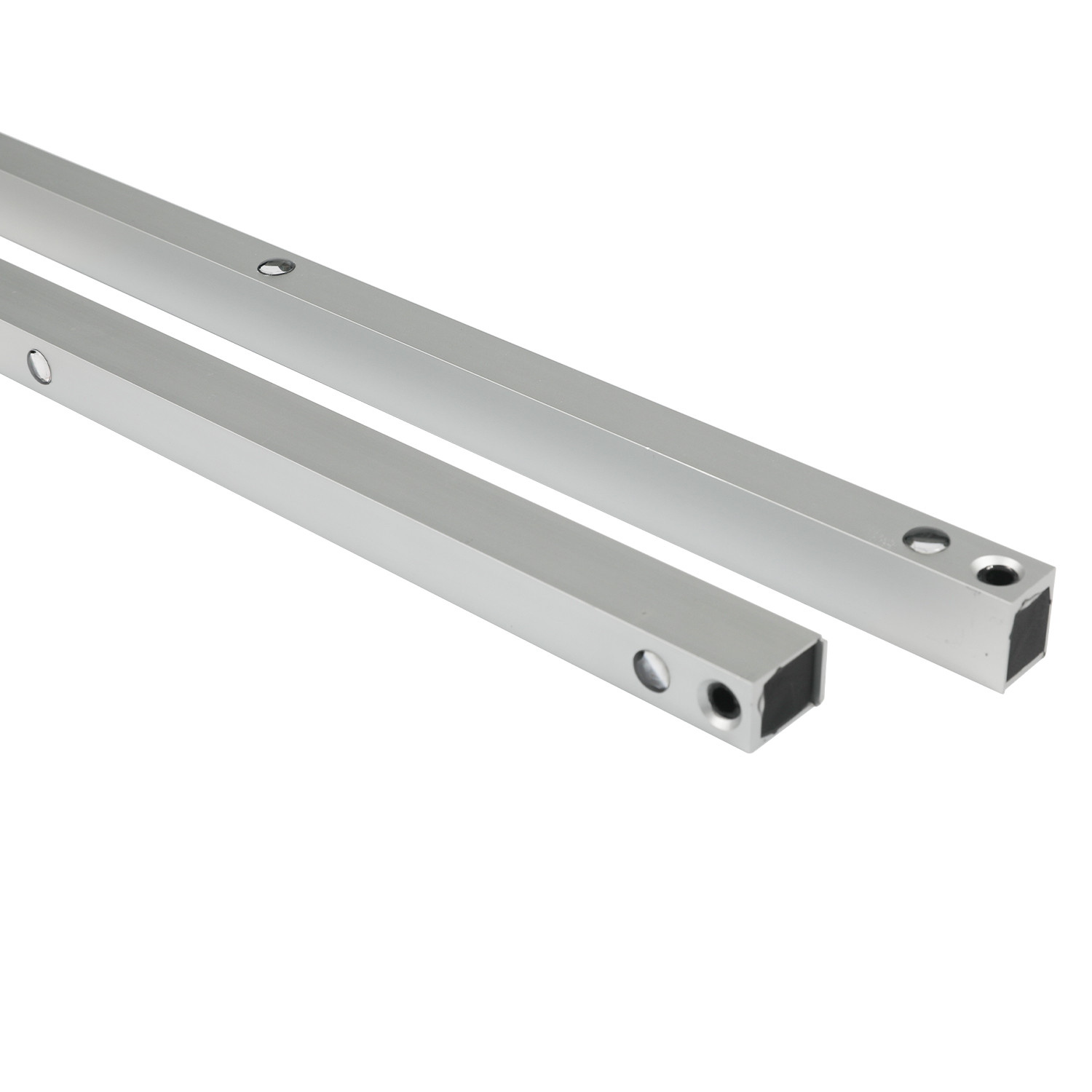

• 外壳材料：铝合金
